DIAGRAMA DE INSTALACIÓN DE LUCES EXPLORADORAS CON RELAY O RELEVADOR DE CORRIENTE.

DIAGRAMA DE INSTALACIÓN DE LUCES EXPLORADORAS CON RELAY O RELEVADOR DE CORRIENTE.

https://www.facebook.com/groups/club.motos.baja.cilindrada.mexico/

Primero deben de saber que es un relevador de corriente.

RELAY: Es un aparato eléctrico que funciona como un interruptor de corriente para abrir y cerrar el paso de la corriente eléctrica, pero accionado eléctricamente mediante un electroimán.

Ahora bien les dejo un Diagrama.

En el diagrama empezamos en la batería con un negativo tierra  ( - ) que va al chasis de la moto, y un positivo ( + ) del cual se saca un cable al cual se le pone un fusible, en este caso de 20 amperes.

de ahí sale un cable al relay.

Del Relay salen otros tres cables:

Uno es para poner a negativo tierra  ( - )

Otro es para sacar directo a los faros.

Otro va al switch de encendido apagado

El que va a los faros es positivo, así que el otro cable del faro o faros va conectado a tierra.

Una vez conectado se cierra el circuito y encienden las luces exploradoras.

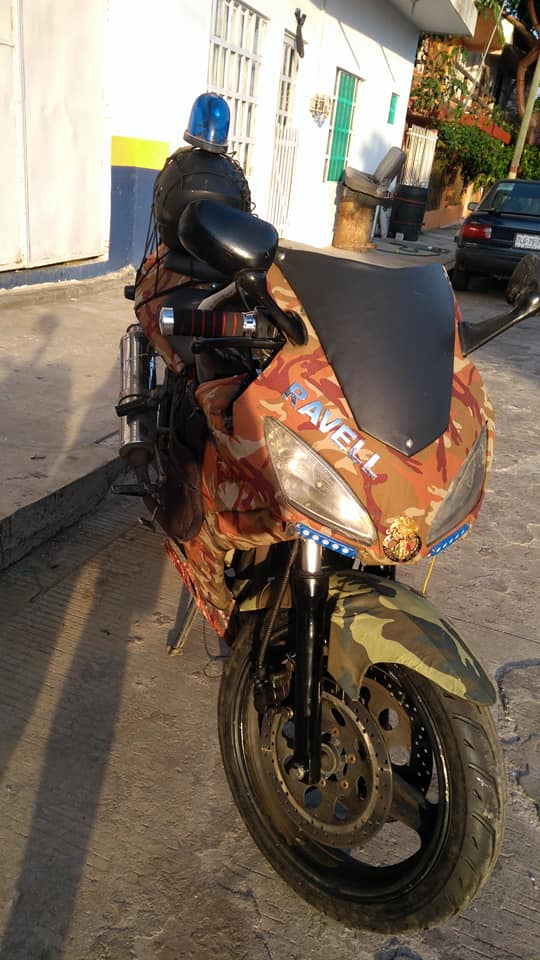

Mas adelante pondré fotos de una instalación.
